성공적인 환기·배기 설비를 위한
덕트공사 필수 기초상식
식당 주방, 공장, 상가, 빌딩의 쾌적한 실내 공기와 화재 예방의 핵심!
설계·견적·시공 전 반드시 알아야 할 핵심 원리와 노하우를 한눈에 정리해 드립니다.
1. 덕트(Duct)의 정의 및 용도별 분류
덕트는 건축물 내부에서 공기, 연기, 열기, 유해가스 등을 원하는 방향으로 이동시키는 '공기 통로'입니다. 목적에 따라 올바른 시스템을 구성하지 않으면 소음, 배기 불량, 모터 고장, 화재 위험이 발생합니다.
2. 덕트 형상 & 재질별 비교
가. 형상에 따른 분류
사각형 덕트 (Rectangular)
건물 천장 내부의 제한된 높이 공간 활용에 유용합니다. 현장 맞춰 가공성이 높으나, 코너 부위 저항과 풍속 손실이 약간 있습니다.

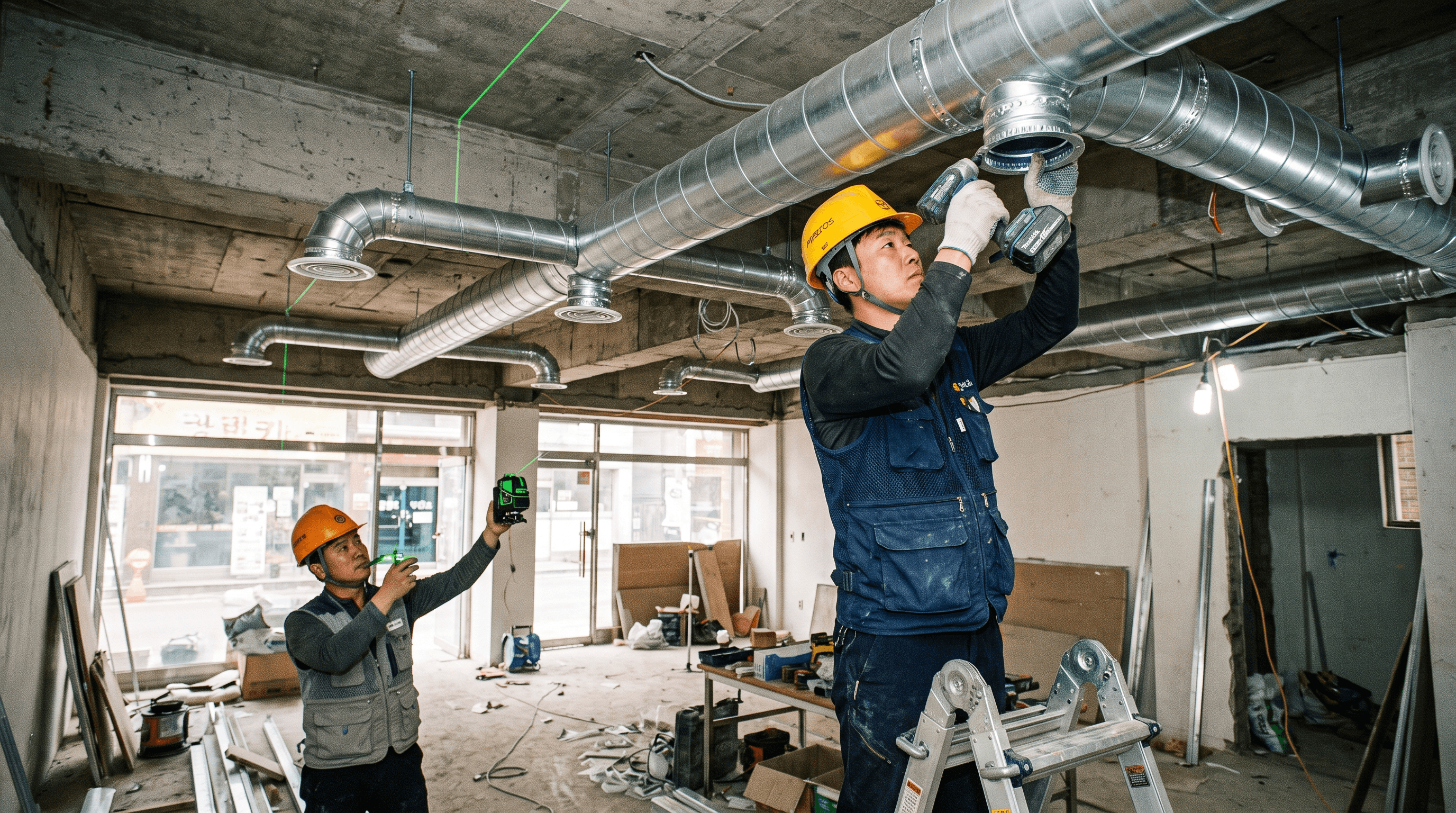

원형 / 스파이럴 덕트 (Spiral)
나선형 마감으로 기강이 튼튼하고 내부 공기 저항이 가장 적습니다. 소음이 적고 인테리어 노출 덕트로 매우 인기가 높습니다.
플렉시블 자바라 (Flexible)
유연하게 구부러지는 주름관입니다. 디퓨저 연결이나 곡선 급구간에 쓰이며, 긴 구간 사용 시 정압 손실이 매우 큽니다.
나. 주요 자재(재질) 특징
| 구분 | 주요 특징 | 장점 | 추천 용도 |
|---|---|---|---|
| 아연도금강판 (함석/GI) | 가장 일반적인 표준 덕트 자재 | 가성비 우수, 가공 편리 | 일반 환기, 건물 배기, 공조 덕트 |
| 스테인리스 (SUS 304) | 내식성·내열성이 뛰어난 고급 자재 | 녹 발생 없음, 위생적, 세척 용이 | 식당 주방 후드, 습기/화학가스 배기 |
| PVC / FRP 덕트 | 강력한 내화학성 합성수지 자재 | 산·알칼리 부식 방지 | 실험실, 도금 공장, 화학 배기시설 |
3. 덕트 부속 장치 및 댐퍼(Damper) 종류
4. 풍량(CMH) 및 정압(mmAq) 산정 기초원리
정압(Static Pressure, mmAq)이란?덕트 내부를 공기가 흘러갈 때 덕트 벽면, 굴곡(엘보), 필터, 댐퍼, 후드 등에서 발생하는 '공기 저항의 총합'입니다.
덕트 길이가 길거나 꺾임이 많을수록 정압이 높아지므로, 단순히 풍량(CMH)만 보고 팬을 고르면 공기가 밀려나가지 않습니다. 반드시 필요 풍량 + 시스템 정압 손실을 계산하여 송풍기의 마력(HP)을 선정해야 합니다.

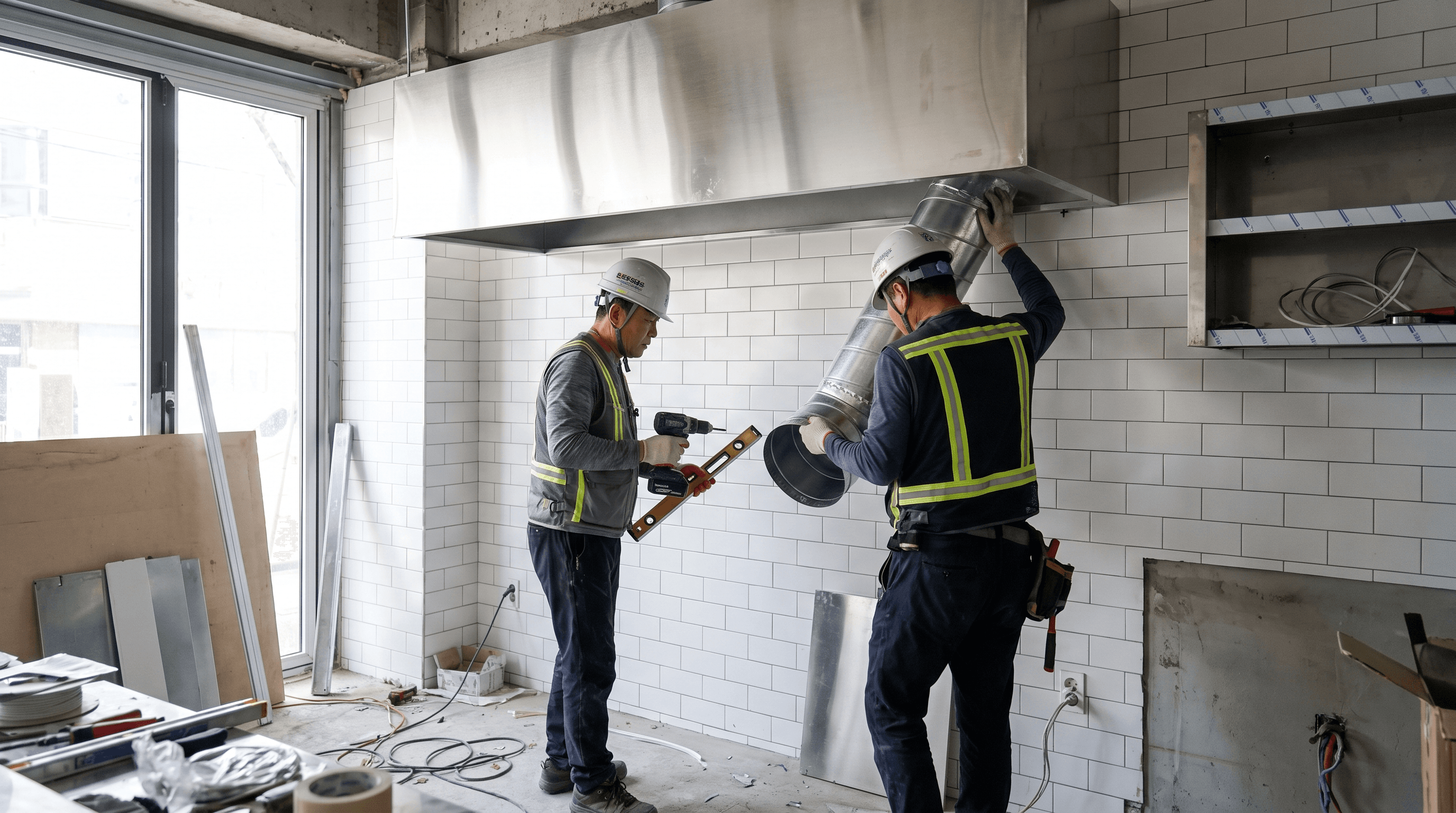

5. 주방 덕트 시공 시 5대 핵심 체크포인트
충분한 급기(Make-up Air) 확보
배기팬만 크게 틀고 외부 공기 입구(급기)가 없으면 주방 내부 음압으로 문이 안 열리거나 배기가 전혀 되지 않고 모터가 과열됩니다.
기름 드레인 & 수평 구배
주방 유증기가 고이지 않도록 수평 덕트관은 완만한 하향 기울기를 주고, 드레인 밸브(기름 배출구)를 설치해 화재 위험을 예방해야 합니다.
방화구획 방화댐퍼(FD) 설치
벽체 및 슬래브 방화구획을 관통하는 덕트에는 법적 방화댐퍼(FD)를 반드시 시공하여 화재 시 층간 확산을 막아야 합니다.
직선 위주 최단 경로 설계
90도 엘보(꺾임) 1개는 직선 덕트 몇m 수준의 정압 손실을 발생시킵니다. 굴곡을 최소화해야 소음과 풍량 손실을 줄입니다.
점검구(Clean-out Door) 확보
주방 덕트 내부는 1~2년 후 기름때가 쌓입니다. 주기적 청소와 검사를 위한 점검구를 적정 위치에 배치해야 합니다.
옥상 배출 및 진동 방지
배출구 방향이 이웃 상가나 주택을 향하면 민원의 원인이 됩니다. 방진 스프링 및 소음기를 활용해 진동 소음을 방지하세요.
6. 덕트 공사 견적 산정 주요 요인
덕트 공사 견적은 어떻게 정해지나요?
- 매장 평수 & 화구 수: 주방 화구(가스레인지, 튀김기 등)의 개수와 발열량에 따라 필요한 배기 후드 크기와 풍량이 결정됩니다.
- 배기 경로 길이 & 층수: 1층에서 옥상까지 직관을 입상(입상 덕트)하는 경우 층수와 스카이/크레인 장비 사용 여부가 핵심 비용 요인입니다.

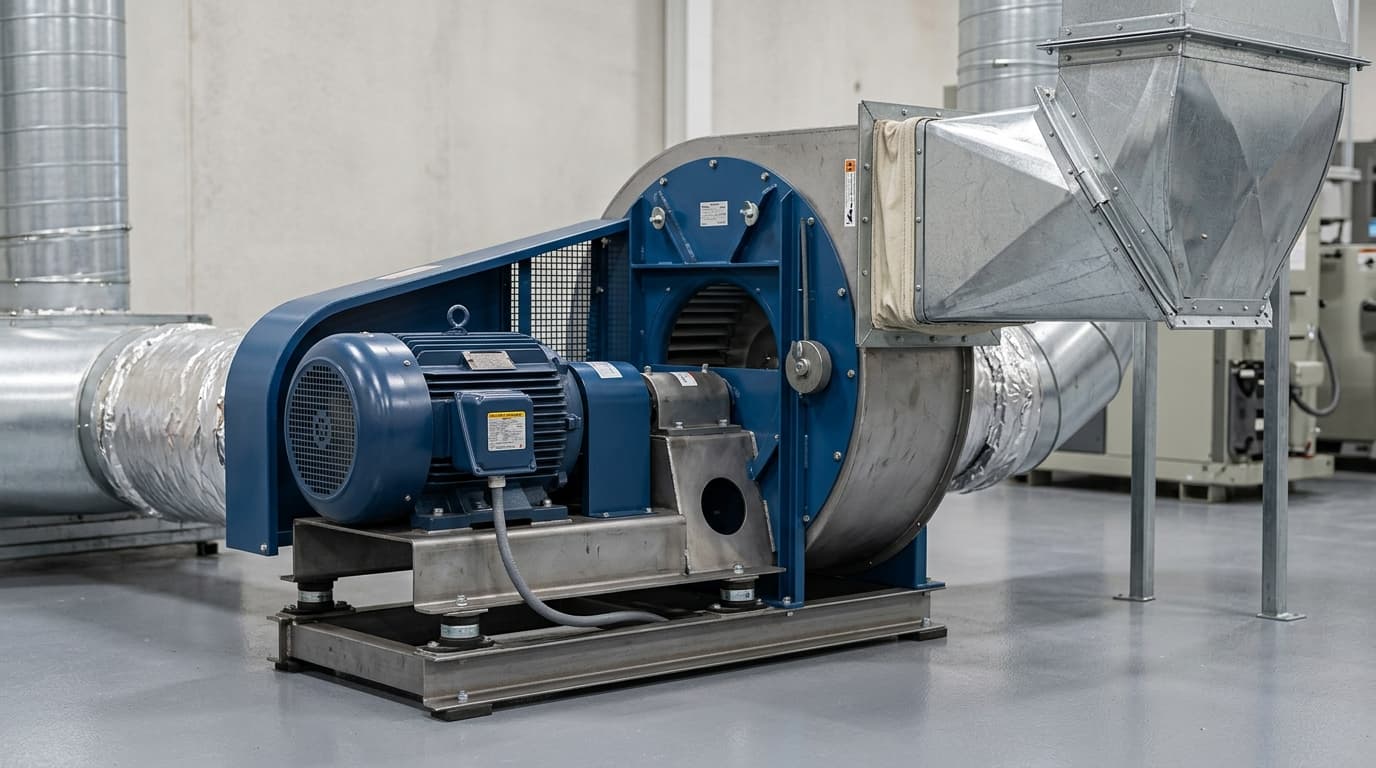

- 송풍기(팬) 스펙: 0.5마력부터 5마력 이상의 고정압 시로코팬/입상팬 및 소음기, 전기 배선 공사 포함 여부입니다.
- 자재 옵션: 일반 함석(GI) 대비 스테인리스(SUS 304) 후드/덕트는 자재비가 비싸지만 수명이 길고 위생 검사에 유리합니다.
